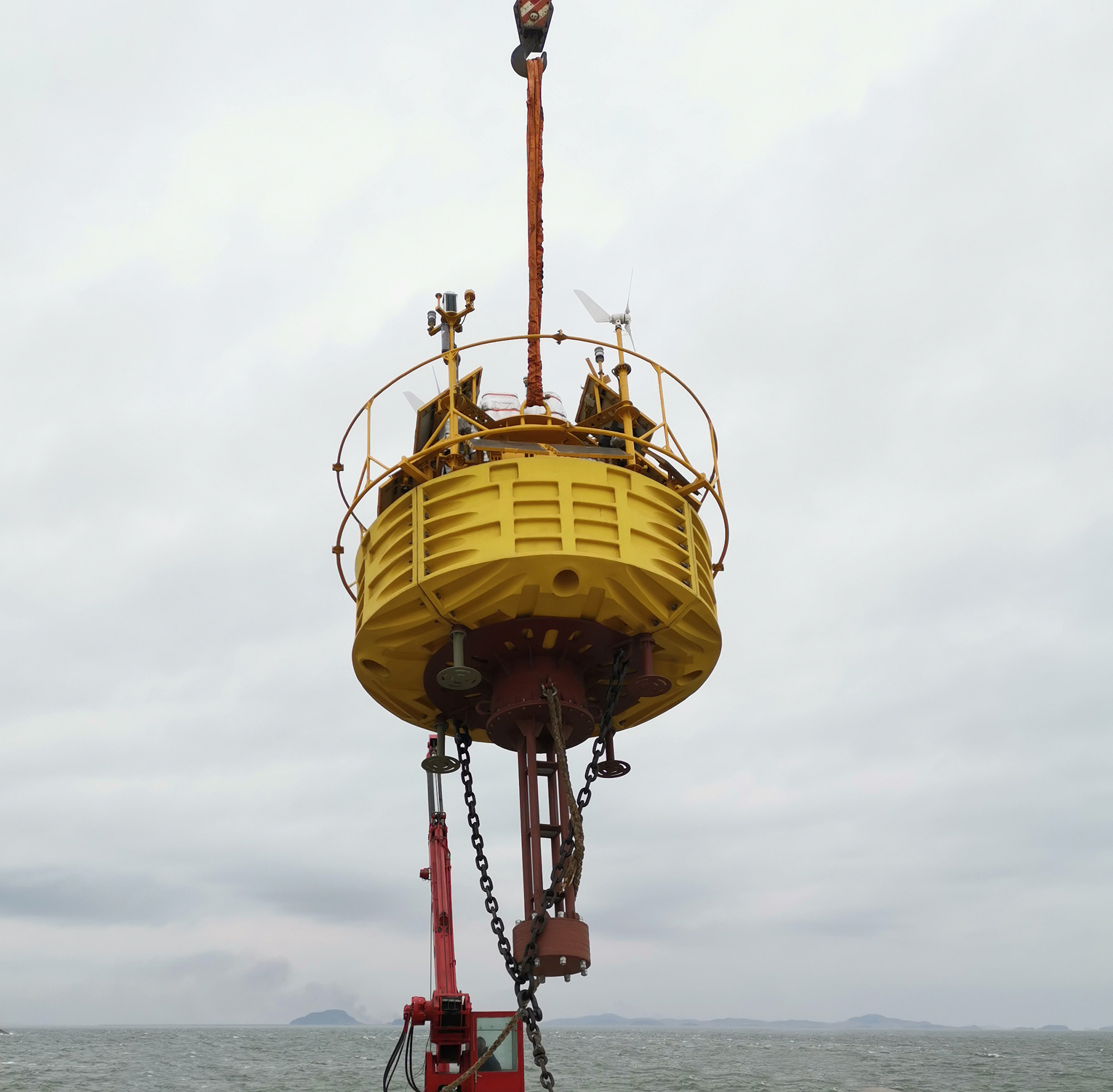

Βόγια για τη μέτρηση αιολικών και κυματικών ρευμάτων

5Παρακολούθηση, απόκτηση και έλεγχος δεδομένων

Α. Παρακολούθηση

Το πλωτό σύστημα LiDAR Blue Aspirations είναι εξοπλισμένο για την απομακρυσμένη κατάσταση του συστήματος, την υγεία των δεδομένων και την παρακολούθηση της κάμερας.

Η παρακολούθηση της κατάστασης του συστήματος παρακολουθεί τις ακόλουθες παραμέτρους κάθε δύο ώρες:

· τάση συστήματος·

· τάση μπαταρίας·

· κατάσταση τροφοδοσίας·

· το καθεστώς της τρύπας·

· κατάσταση διαρροής·

· τοποθεσία GPS· και

· απόσταση αντιστάθμισης

Η παρακολούθηση της υγείας των δεδομένων παρακολουθεί τις ακόλουθες παραμέτρους κάθε δύο ώρες:

· κατάσταση των δεδομένων κίνησης·

· τοποθέτηση και κατάσταση κατεύθυνσης·

· κατάσταση των δεδομένων LiDAR· και

· κατάσταση των δεδομένων των μετεωρολογικών σταθμών

Οι κάμερες παρακολούθησης περιλαμβάνουν φωτογραφίες και βίντεο, αν υπάρχει ευρυζωνική δορυφορική επικοινωνία ή δίκτυο κινητής τηλεφωνίας, μπορούν επίσης να μεταφορτωθούν σε λίγα δευτερόλεπτα.

Β.ΠΑΡΑΓΜΑΤΗΣΗΚαι μετάδοση

Το σύστημα αποθηκεύει τα δεδομένα που έχουν αποκτηθεί στους περιττούς IPC (industrial PC) διακομιστές του ∆ SSD δίσκους.Εάν είναι διαθέσιμο σήμα ευρυζωνικής επικοινωνίας (eΤο σύστημα θα ανεβάζει δεδομένα υψηλής ανάλυσης (δεδομένα LOS και δεδομένα ανέμου 1 δευτερόλεπτο) και δεδομένα μέσου όρου 10 λεπτών.μόνο τα δεδομένα μέσου όρου 10 λεπτών θα μεταφορτώνονται σε σερβερ στην ξηρά μέσω δορυφορικών μονάδων SBD στενής ζώνηςΟι επιφανειακοί διακομιστές μπορούν επίσης να παρέχονται από τον πελάτη.

Επιπλέον, το Blue Aspirations μπορεί να παρέχει δεδομένα κίνησης υψηλής συχνότητας, δεδομένα LiDAR LOS,και τα δεδομένα φάσματος κυμάτων για τη δυνατότητα μελλοντικής μεταεπεξεργασίας καθώς εξελίσσεται η τεχνολογία για την επεξεργασία δεδομένων LiDAR.

Επισκόπηση της συλλογής και της διαβίβασης δεδομένων

Διαβίβαση και παράδοση

Τοπικό αντίγραφο

Το σύστημα είναι εξοπλισμένο με δίδυμους δρομολογητές Wi-Fi (υποστηρίζοντας τόσο τις ζώνες 2.4G όσο και 5G) των οποίων η παροχή ενέργειας ελέγχεται μέσω διπλών συνδέσεων SAT.Οι συντηρητές μπορούν να κατεβάσουν όλα τα δεδομένα από τους δύο διακομιστές IPC στη σημαία μέσω (S) FTP.

Ανέβασμα δεδομένων μέσου όρου 10 λεπτών στον επίγειο διακομιστή

Εάν δεν υπάρχει δίκτυο κινητής τηλεφωνίας, τα δεδομένα κατά μέσο όρο 10 λεπτών μεταφορτώνονται αυτόματα σε χερσαίους διακομιστές καθημερινά μέσω διπλού SBD SAT ή ευρυζωνικού πομπού SAT.Διαφορετικά ένα δίκτυο κινητής τηλεφωνίας χρησιμοποιείται για την φόρτωση.

Ανάβασμα δεδομένων υψηλής ανάλυσης στον επίγειο διακομιστή

Εάν υπάρχει διαθέσιμο δίκτυο κινητής τηλεφωνίας ή είναι εξοπλισμένος με πολλαπλό φάσμα SAT (προαιρετικό), τα δεδομένα αισθητήρων υψηλής ανάλυσης (συμπεριλαμβανομένου του LiDAR) μπορούν να μεταφορτωθούν σε σερβερές στην ξηρά μέσω rsync ή SFTP.

Παροχή στον πελάτη

Υπάρχουν αρκετές επιλογές για την αυτόματη και ασφαλή παράδοση δεδομένων στον πελάτη.Η υπηρεσία παράδοσης δεδομένων συντηρείται από την ίδια την Blue Aspirations χωρίς καμία 3^rdσυμμετοχή στο κόμμα.

Τοπικός διακομιστής

Είναι πιθανό οι πελάτες να ρυθμίσουν τον τοπικό τους διακομιστή, τα δεδομένα μπορούν να μεταφερθούν μόνο στον τοπικό διακομιστή για να διατηρηθούν ασφαλή τα δεδομένα.

Γ. ΚΑΙΡΙΣΗ ΤΗΣ ΚΑΙΡΙΣΗΣ ΤΗΣ ΠΡΟΣΟΧΗΣ

Το υποσύστημα αποθήκευσης δεδομένων διατηρεί πάντα περιττά αντίγραφα (τόσο τοπικά στο πλωτό σύστημα LiDAR όσο και σε ξηρούς διακομιστές) για την αποφυγή απροσδόκητης απώλειας δεδομένων.Το αρχείο δεδομένων είναι επίσης συμπιεσμένο με προστασία κωδικού πρόσβασης σε 7z ή zip μορφέςΑυτός ο κωδικός είναι γνωστός μόνο σε εξουσιοδοτημένους υπαλλήλους της Blue Aspirations και του πελάτη της.

Το πλωτό σύστημα LiDAR περιέχει δύο διακομιστές IPC. Τα αρχικά δεδομένα κίνησης, τα δεδομένα LiDAR και άλλα δεδομένα αισθητήρων συγχρονίζονται και στους δύο διακομιστές σε SSD.Ο έλεγχος πρόσβασης είναι ενεργοποιημένος στο λειτουργικό σύστημα IPC του συστήματος και μόνο οι εξουσιοδοτημένοι μηχανικοί έχουν πρόσβαση.

Αφού τα δεδομένα μεταφορτώνονται σε σερβερ στην ξηρά, συμπιέζονται και κρυπτογραφούνται (επίσης περιορίζοντας την πρόσβαση μόνο σε εξουσιοδοτημένους υπαλλήλους της Blue Aspirations).

Η Blue Aspirations θα χρησιμοποιήσει cloud servers στην τοπική χώρα του χώρου ή βάσει των αιτημάτων των πελατών για χώρο αποθήκευσης δεδομένων στην ξηρά.

Δ. ΤΟΥΣ ΤΟΥΣ ΠΑΡΑΓΡΑΜΜΑΤΩΝ

Η Blue Aspirations παρέχει συνήθως δεδομένα στους πελάτες σε καθημερινή βάση σε αρχείο Excel που περιέχει μία στήλη για κάθε μετρούμενη παράμετρο.Συμπεριλαμβάνουμε μια έκθεση που συνοψίζει κάθε μήνα τα στοιχεία του ανέμου και άλλες παραμέτρους, συμπεριλαμβανομένων των παρατηρήσεων σχετικά με τη συμπεριφορά του πλωτού συστήματος LiDAR, τον καιρό, τη διαθεσιμότητα κλπ., κατά περίπτωση.

Παρέχουμε επίσης δεδομένα για κάθε πελάτη και μηνιαίες εκθέσεις.

2Σύστημα ισχύος

Το πλωτό σύστημα LiDAR Blue Aspirations είναι εξοπλισμένο με τα ακόλουθα συστήματα ισχύος:

Πίνακες μπαταριών: 4 ομάδες, συνολικά 60 kwh.

Ι Αιολικές ανεμογεννήτριες: 2 × 350 W

Ηλιακοί συλλέκτες: 1600W, πολλαπλές ομάδες

Πίνακες καυσίμου: 2 x 110W, 8 δεξαμενές καυσίμου, συνολικά 248 kwh

Ανάλυση ισχύος συστήματος

Ανάλυση ισχύος στο έργο επαλήθευσης OWA Στάδιο 2 στο Dundee της Σκωτίας(Εξι μήνες)

Από τους πίνακες μπορούμε να δούμε ότι η συνολική κατανάλωση συστήματος (ημερήσια) του πλωτού LiDAR μπορεί να καλυφθεί από την ενέργεια που παράγεται από ηλιακούς συλλέκτες και ανεμογεννήτριες, ακόμη και αν και τα δύο LiDAR τροφοδοτούνται.

Το ενεργειακό μας σύστημα είναι επαρκές για να υποστηρίξει το πλωτό σύστημα LiDAR με ένα διπλό σύστημα LiDAR ((Hot standby).Χρησιμοποιούμε επίσης ένα σύστημα πρόβλεψης ενέργειας για να προβλέψουμε την παραγωγή από τις ανεμογεννήτριες και τα ηλιακά πάνελ και να σχεδιάσουμε καλύτερα στρατηγικές χρήσης ενέργειας.

Το παρακάτω γράφημα δείχνει ένα τυπικό προφίλ τάσης του συστήματος.
