Name: Ανάπτυξη υπεράκτιας αιολικής ενέργειας με πλωτή πλατφόρμα LiDAR
Brand: Blue Aspirations
SKU: BA-FLS-NX5
Price: 1300000 USD
Availability: InStock
Rating: 4.9 (176 reviews)

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Κατανάλωση ενέργειας: 150W

Ονομασία του προϊόντος: Πλωτό LiDAR

Μέγεθος: 5x5x9m

LiDAR: Δύο LiDARs (( Windcube / ZX 300M / Molas B300M)

Επισημαίνω:

πλατφόρμα lidar

Πλωτή πλατφόρμα LiDAR

Πλατφόρμα LiDAR Offshore

Βασικές πληροφορίες

Τόπος καταγωγής: Κίνα

Μάρκα: Blue Aspirations

Πιστοποίηση: OWA Stage 2

Αριθμό μοντέλου: BA-FLS-NX5

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: 3 δοχεία

Χρόνος παράδοσης: 2-3month

Όροι πληρωμής: Τ/Τ

Δυνατότητα προσφοράς: 3 μονάδες/μήνας Χωρίς προηγούμενη επικύρωση.

Εκθεσιακός χώρος

Ανάπτυξη υπεράκτιας αιολικής ενέργειας με πλωτή πλατφόρμα LiDAR

Περιγραφή προϊόντων

Πλωτή πλατφόρμα LiDAR

1Ανεμόπλευρη πλατφόρμα.

Η πλωτή πλατφόρμα αποτελείται από 4 μπλοκ αφρού που περιέχονται μέσα σε περιβλήματα PE. περιστροφική μέθοδος, και η αρθρωτή δομή τους επιτρέπει το πλωτό σύστημα Lidar να αποσυναρμολογείται εύκολα για φόρτωση Αυτό εξοικονομεί χρόνο και έξοδα για τις εγχώριες και διεθνείς μεταφορές.

2. Αρχές σχεδιασμού

Η αξιοπιστία είναι το πιο σημαντικό χαρακτηριστικό κάθε πλωτού συστήματος Lidar και αποτελεί βασική αρχή της φιλοσοφίας σχεδιασμού της Blue Aspirations.Χρησιμοποιώντας την εμπειρία της ομάδας μας στις αρχές σχεδιασμού από τη βιομηχανία τηλεπικοινωνιώνΤο εμπορικό μοντέλο σχεδιάστηκε επίσης επαναληπτικά χρησιμοποιώντας προσομοιώσεις για να μοντελοποιήσει μονοπάτια αποτυχίας και να εξαλείψει μεμονωμένα σημεία αποτυχίας.Βασικά παραδείγματα για το πώς αυτές οι αρχές ενσωματώνονται στο πλωτό σύστημα Lidar περιλαμβάνουν:

τουλάχιστον δύο πηγές απόκτησης δεδομένων για τον άνεμο και την κίνηση·
τουλάχιστον δύο από κάθε σύνδεσμο αισθητήρα απόκτησης δεδομένων·
Δύο διακομιστές διαμορφωμένοι για να ανταλλάσσουν μεταξύ τους σε περίπτωση διακοπής λειτουργίας του διακομιστή.
Επαναλήψεις σε κάθε σύστημα τροφοδοσίας ενέργειας ώστε να εξασφαλίζεται αμελητέος κίνδυνος έλλειψης ενέργειας·
Οι μπαταρίες μπαταριών που είναι εγκατεστημένες σε ξεχωριστές καμπίνες με κυκλώματα αυτόματης ανάκαμψης που έχουν σχεδιαστεί για τη μεταφορά φορτίου σε περίπτωση βλάβης μιας μονάδας μπαταρίας.
Υποσύστημα επικοινωνίας δεδομένων με τουλάχιστον δύο κανάλια ανοδικής σύνδεσης και κατωδικής σύνδεσης σε περίπτωση απουσίας 2/3/4G· και
Εφεδρική πηγή για μετρήσεις κατεύθυνσης και κίνησης για τη διατήρηση της παροχής δεδομένων υψηλής ποιότητας, ακόμη και σε περίπτωση σημαντικής βλάβης των πύργων του συστήματος, των κερατών,Πρωτογενείς αισθητήρες GNSS-INS και πυξίδων.

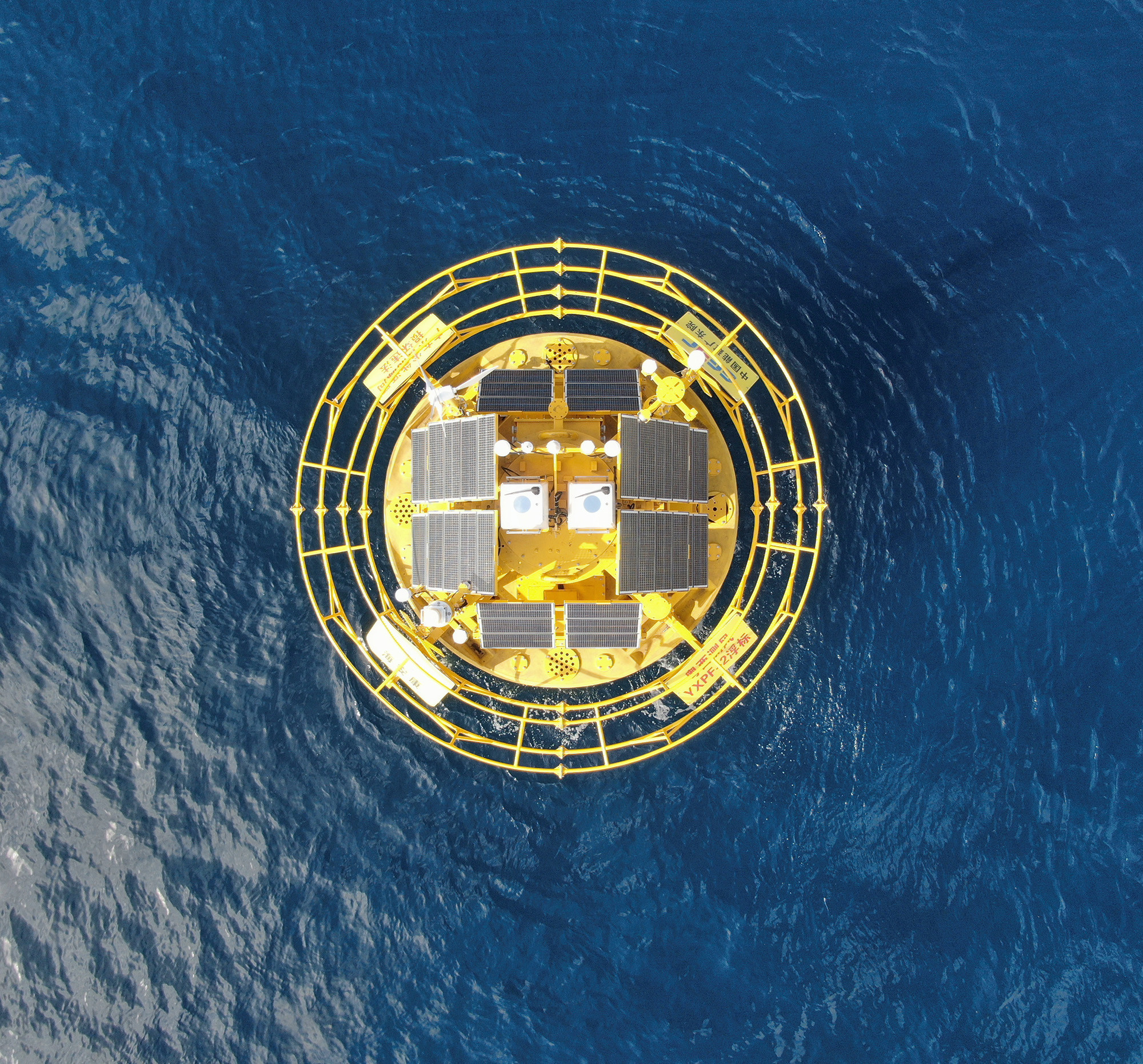

Ανάπτυξη υπεράκτιας αιολικής ενέργειας με πλωτή πλατφόρμα LiDAR 1

3- Αποζημίωση κίνησης.

Δεδομένου ότι η κίνηση της σημαδούρας επηρεάζει τις μετρήσεις της κατεύθυνσης του ανέμου και της ταχύτητας του ανέμου από το LiDAR, το σύστημα Blue Aspirations είναι εξοπλισμένο με αισθητήρα κίνησης για την απόκτηση δεδομένων υψηλής ανάλυσης για το ύψος και το κύλισμα,και αισθητήρες πορείας και DGPS για την απόκτηση ακριβών πληροφοριών πορείαςΟ πατενταρισμένος αλγόριθμος μας χρησιμοποιεί στη συνέχεια μια μέθοδο προβολής για να διορθώσει τα δεδομένα ταχύτητας του ανέμου LiDAR στο κατάλληλο οριζόντιο επίπεδο.Με τον υπολογισμό της γωνίας εγκατάστασης του LiDAR από το αισθητήρα πορείας, το σύστημα είναι επίσης σε θέση να μετατρέψει τα συλλεγόμενα δεδομένα της κατεύθυνσης του ανέμου στη σωστή γωνία.

3Τεχνικές λεπτομέρειες

*Μονούλες*	*Λεπτομέρειες*
Φωτήρα	-Διάμετρος: 5 μέτρα. - ύψος: 9 μέτρα -Βάρος: 14,5 τόνους - Καθαρή επιβίωση: 10,5 τόνους -Δομή: πολλαπλά ντουλάπια - Υλικά: PE, χάλυβα άνθρακα, ανοξείδωτο χάλυβα
Σύστημα αγκυροβολίας	- Βαθμός νερού: > 5 m - Αγκυροβολία: τσιμέντο και/ή άγκυρα αγκυρώσεως -Καθορισμός αγκυροβολίας: αγκυροβολή ενός σημείου -Διορθώσιμη για να ανταποκρίνεται στις ειδικές απαιτήσεις της τοποθεσίας, συμπεριλαμβανομένου του βάθους του νερού -Πολλά σύστημα αγκυροβολίας είναι επίσης διαθέσιμα
Σύστημα ελέγχου	- Βιομηχανικός PLC - ή το ενσωματωμένο ελεγκτή της BA
ΛΙΔΑΡ	- ΛΙΔΑΡ:Dαλ LiDAR(προεπιλεγμένο) (Εκδοχή Windcube offshore, ZX 300M, Movelaser B300M)
Ηλεκτρική τροφοδοσία	-Δυνατότητα μπαταρίας: συνολικά 60kwh σε πολλαπλές ομάδες. - Αιολικές ανεμογεννήτριες: 2 × 350 W. - Ηλιακοί συλλέκτες: 1600W, πολλαπλές ομάδες. - Πίνακες καυσίμου: 2x110W με καύσιμο 224L (προαιρετικό)
Σύστημα πλοήγησης	-ΑΙΣ × 1 -Ανακλαστήρας ραντάρ × 2 -Συμφωνητικό με το IALA φως πλοήγησης 1 × 1 Υποστήριξη διπλού φωτισμού πλοήγησης, αλλά πρέπει να πληροί τις απαιτήσεις των τοπικών αρχών
Σύστημα εντοπισμού θέσης	- Κατεύθυνση: 0-360° - Ακρίβεια κατεύθυνσης: 0,09° (2 μέτρα βάση) - Ακρίβεια θέσης: 0,5m (οριζόντια, SBAS)
Αισθητήρες κίνησης	-Αισθητήρας GNSS-INS × 2 ή αισθητήρας GNSS-INS × 1 και αισθητήρας MRU × 1
Συστήματα επικοινωνίας	-Μονούλες SAT: Iridium SBD×1, άλλες ευρυζωνικές μονάδες δεδομένων SAT (προαιρετικά) · -Τα δίκτυα κινητής τηλεφωνίας: 2G/3G/4G×1, 2.4G/5G Wi-Fi×2, τοπική σύνδεση Ethernet
Αγορά δεδομένων	-Δύο βιομηχανικοί υπολογιστές - Διασύνδεση: σειριακή × 6, Ethernet × 2
Υδρολογικοί αισθητήρες (προαιρετικά)	- Ντόπλερ αισθητήρας ρεύματος -Αισθητήρα κυμάτων και αισθητήρα βάθους νερού -Αισθητήρα αλατότητας και θερμοκρασίας νερού

4.Σύστημα ισχύος

Το πλωτό σύστημα LiDAR Blue Aspirations είναι εξοπλισμένο με τα ακόλουθα συστήματα ισχύος:

Πίνακες μπαταριών: 4 ομάδες, συνολικά 60 kwh.

Ι Αιολικές ανεμογεννήτριες: 2 × 350 W

Ηλιακοί συλλέκτες: 1600W, πολλαπλές ομάδες

Πίνακες καυσίμου: 2 x 110W, 8 δεξαμενές καυσίμου, συνολικά 248 kwh

Ανάλυση ισχύος συστήματος

Αποθηκευμένη ενέργεια	Συλλέκτες ((12v,250AH) x 20	Καύσιμο ((M28, 31kwh) x 8
308 kwh	60 kwh	248 kwh

Μοναδικό ή διπλό LiDAR	Ημερήσια κατανάλωση ισχύος του συστήματος	Ημέρες μόνο με μπαταρίες και καύσιμα
Μοναδικό ZX LiDAR	125w x 24h-->3 kwh (ημερησίως)	102 ημέρες
Μονό Windcube LiDAR	85w x 24h -->2,04kwh (ημερησίως)	150 ημέρες
Δύο LiDAR	180w x 24h--> 4,32 kwh (ημερησίως)	71 ημέρες

Ανάλυση ισχύος στο έργο OWA FASE 2 Verfication στο Dundee της Σκωτίας(Εξι μήνες)

Συνολική ενέργεια που παράγεται στο έργο (kWh)

Ηλιακή ενέργεια

Παραγωγή (kWh)

Αιολική ενέργεια

Παραγωγή (kWh)

Δύναμη κυψελών καυσίμου

Παραγωγή (kWh)

Συνολικά

1148.51

880.14

210.81

57.56

Ημερήσια

6.38

4.89

1.17

0.32

Από τους πίνακες μπορούμε να δούμε ότι η συνολική κατανάλωση συστήματος (ημερήσια) του πλωτού LiDAR μπορεί να καλυφθεί από την ενέργεια που παράγεται από ηλιακούς συλλέκτες και ανεμογεννήτριες, ακόμη και αν και τα δύο LiDAR τροφοδοτούνται.

Το ενεργειακό μας σύστημα είναι επαρκές για να υποστηρίξει το πλωτό σύστημα LiDAR με ένα διπλό σύστημα LiDAR ((Hot standby).Χρησιμοποιούμε επίσης ένα σύστημα πρόβλεψης ενέργειας για να προβλέψουμε την παραγωγή από τις ανεμογεννήτριες και τα ηλιακά πάνελ και να σχεδιάσουμε καλύτερα στρατηγικές χρήσης ενέργειας.

Το παρακάτω γράφημα δείχνει ένα τυπικό προφίλ τάσης του συστήματος.

5. Σύνοψη της επικύρωσης

Θα θέλαμε να συμπεριλάβουμε στο παρόν έγγραφο μια περίληψη των εκθέσεων από τους πελάτες μας ή από τρίτους που έχουν οριστεί από τους πελάτες μας, οι οποίες υποστηρίζουν τους ισχυρισμούς μας για την ακρίβεια των δεδομένων και τη διαθεσιμότητα των δεδομένων.

Παρακάτω παρέχεται μια περίληψη των κυριότερων αποτελεσμάτων.

Πελάτης

Ονομασία του έργου

Φωτήρα καιΛΙΔΑΡΣχήμα

Αναφορά

Εκδότης της έκθεσης

Χρόνος

Κύρια συμπεράσματα

Μπλε φιλοδοξίες

Εμπιστοσύνη άνθρακα

Χάρτης πορείας OWA Στάδιο 2 Επαλήθευση (Dundee, Σκωτία)

BA-FLS-NX5,

ZX 300M x 1;

Κουβός αιολικού άνεμου V2 x1

Ακτής

Μετ Μάστ

Κεφάλαιο "Inch"

Oldbaum Services από το Ηνωμένο Βασίλειο

(3ο πιστοποιητικό).

Η DNV θα εξετάσει την τελική έκθεση

2023.3 - 2023.9

Ενδιάμεση έκθεση αξιολόγησης του σταδίου 2 για το Windcube:

Διάρκεια: 77 ημέρεςΣύστημαδιαθεσιμότητα: 100%

Πληροφορίεςδιαθεσιμότητα: > 99,2% για όλα τα ύψη μέτρησης

Ακριβότητα δεδομένων ((Γρήγορος άνεμος):

> 2m/s: R²> 0.991, Κλίση: 0,995 ~ 1.001

4~16m/s: R²> 0.985, Κλίση: 0,988~1.001

Ακριβότητα δεδομένων ((Κατεύθυνση ανέμου):

91m: R²> 0.998, Κλίση: 1.003,

101m: R²> 0.998, Κλίση: 1.003,

111m:R²> 0.998, Κλίση: 1.003,

Κίνα Τρία φαράγγια

Γιανγκτζιανγκ,

Γκουανγκντόνγκ

BA-FLS-NX5,

ZX 300M

Ακτής

Μετ Μάστ

Μπλε

Ασπείρες

2021

Διάρκεια: 2 μήνες·Σύστημαδιαθεσιμότητα: 100%

Πληροφορίεςδιαθεσιμότητα: > 99,98% για όλα τα ύψη μέτρησης

Ακριβότητα δεδομένων ((Γρήγορος άνεμος):

> 2m/s: R²> 0.9959, Κλίση: 0,9964~1.0096

4~16m/s: R²> 0.9921, Κλίση: 0,9986~1.0122

Ακριβότητα δεδομένων ((Κατεύθυνση ανέμου):

50m: R2 >0.9987, Κλίση: 1.0125, Εκτόπιση: -1.9075

100m: R2 >0.9986, Κλίση: 1.0198, Εκτόπιση: -1.4955

Κίνα Τρία φαράγγια

Γιανγκτζιανγκ,

Γκουανγκντόνγκ

BA-FLS-NX5,

Μόλα B300M

Ακτής

Μετ Μάστ

Σαγκάη

Ινστιτούτο

2022

Διάρκεια: 2 μήνες·Σύστημαδιαθεσιμότητα: 100%

Πληροφορίεςδιαθεσιμότητα: > 98,5% για όλα τα ύψη μέτρησης

Ακριβότητα των δεδομένων(Αύξηση της ταχύτητας του ανέμου):

> 2m/s: R2 > 0.99, Κλίση: 1,00~1.01

4~16m/s: R2 > 0.99, Κλίση: 1,00~1.02

Ακριβότητα των δεδομένων(Κατεύθυνση του ανέμου):

R2 > 0.97, Κλίση: 1.03, Εκτόπιση: -1.3

Μπλε φιλοδοξίες

Πρωτότυπο

επικύρωση,

Ζουσάν, κοντά στην ακτή.

ΒΑ-FLS-2.4,

ZX 300M

Καθορισμένο ZX

300 εκατοστά

DNVGL

2019

Διάρκεια:1 μήνα·Σύστημαδιαθεσιμότητα: 100%

Πληροφορίεςδιαθεσιμότητα: >97% για όλα τα ύψη μέτρησης

Ακριβότητα των δεδομένων(Αύξηση της ταχύτητας του ανέμου):

> 2m/s: R2 > 0.994, Κλίση: 0,994 ~ 1.003

Ακριβότητα των δεδομένων(Κατεύθυνση του ανέμου):

R2 > 0.999, Κλίση: 0.998-1.002,

Ανάγκη: -0.83~0.04

Χουαρούν

Κάνγκναν,

Ζετζιάνγκ

BA-FLS-NX5,

ZX 300M

Ακτής

Μετ Μάστ

Χουαρούν

2020

Διάρκεια:1 μήνα·Σύστημαδιαθεσιμότητα:100%

Πληροφορίεςδιαθεσιμότητα: > 96,24% για όλα τα ύψη μετρήσεων εκτός των 120 m (Σημείωση: 91,31%, αρκετές ημέρες ομίχλης)

Ακριβότητα των δεδομένων(Αύξηση της ταχύτητας του ανέμου):

> 2m/s: R2 > 0.9918, Κλίση: 0,9889~1.0283

4~16m/s: R2 > 0.9851, Κλίση: 0.9851~0.9938

Ακριβότητα των δεδομένων(Κατεύθυνση του ανέμου):

R2 > 0.9981, Κλίση: 0,9826 ~ 0.9961, Εκτόπιση: -0.758~1.4559

Σαγκάη

Ινστιτούτο

Ναν Χουι,

Σαγκάη

BA-FLS-NX5,

ZX 300M

Καθορισμένο

πλατφόρμα

ZX 300

Μπλε

Επιδιώξεις

2020

Διάρκεια: 2 μήνες·Σύστημαδιαθεσιμότητα: 100%

Πληροφορίεςδιαθεσιμότητα:> 99,7% για όλα τα ύψη μέτρησης

Ακριβότητα των δεδομένων(Η ταχύτητα του ανέμου > 2m/s και 4~16m/s): R2 > 0.97, Κλίση: 0,98~1.02

Σημείωση: η πλατφόρμα LiDAR έχει ένα μοιραίο πρόβλημα με την κατεύθυνση του ανέμου, επομένως η κατεύθυνση του ανέμου δεν συγκρίνεται.

Δύναμη

Κίνα

Σάντου

BA4.1S,

ZX 300M

2020

Διάρκεια: 2 μήνες·Σύστημαδιαθεσιμότητα: 100%

Πληροφορίεςδιαθεσιμότητα: > 99,0% για όλα τα ύψη μέτρησης

6.Διόρθωση έντασης αναταραχής

Η ένταση αναταραχής (TI) είναι ένα από τα βασικά στοιχεία σχεδιασμού για τις υπεράκτιες ανεμογεννήτριες και τα θεμέλια. turbulence correction is still one disputable field since normally the measured TI is higher due to the motion of the buoy under waves since the motion correction normally cannot remove all the motion effects to the 1-s wind speed dataΑναπτύξαμε έναν αλγόριθμο διόρθωσης για τη διόρθωση του TI που μετρήθηκε από το FLS σε πραγματικό επίπεδο και πραγματοποιήσαμε σύγκριση μετά τη διόρθωση με ένα offshore met mast το 2021.Το διάγραμμα και ο πίνακας δείχνουν τα αποτελέσματα αυτής της διόρθωσηςΘα διορθώσουμε επίσης την πληροφορία μαζί με την υπηρεσία δεδομένων από προεπιλογή.

Ταχύτητα ανέμου @ 50m	Μέσος όρος FLS TI ακατέργαστη	Εναλλακτικές τιμές	Μέσο όρο TI	Δείκτης διαφοράς TI, Η FLS εναντίον του Met Mast(%)	διαφορά TI, Η FLS εναντίον του Met Mast
[2,3]	0.180492	0.112551	0.107520	4.68	0.005031
[3,4]	0.128281	0.078571	0.079221	-Ούτε ένα.82	-Ούτε ένα.00065
[4,5]	0.139076	0.078529	0.078367	0.21	0.000162
[5,6]	0.133846	0.069284	0.067774	2.23	0.00151
[6,7]	0.142129	0.078143	0.075735	3. 18	0.002408
[7,8]	0.145033	0.068586	0.066215	3.58	0.002371
[8,9]	0.153255	0.069925	0.066153	5.70	0.003772
[9, 10]	0.162506	0.064650	0.065711	- Ένα.61	-Ούτε ένα.001061
[ 10, 11]	0.173643	0.066369	0.063559	4.42	0.00281
[ 11, 12]	0.180964	0.063365	0.063800	-Ούτε ένα.68	-Ούτε ένα.000435
[ 12, 14]	0.180442	0.066502	0.065880	0.94	0.000622
[ 14, 16]	0.198287	0.069350	0.073287	- Πέντε.37	-Ούτε ένα.003937
[ 16, 18]	0.197597	0.080980	0.078003	3.82	0.002977
[ 18,inf]	0.194325	0.079881	0.078303	2.02	0.001578

7.Χάρτης πορείας για το Carbon Trust OWA Στάδιο 1 έως Στάδιο 3

Α.ΠΡΟΣΟΧΗ

Σε συνεργασία με εννέα προγραμματιστές υπεράκτιας αιολικής ενέργειας, το Carbon Trust ξεκίνησε το πρόγραμμα Offshore Wind Accelerator (OWA) και στις αρχές του 2014,η OWA δημοσίευσε το χάρτη πορείας της για την εμπορική αποδοχή του πλωτού LiDAR (ο χάρτης πορείας της OWA)Ο χάρτης πορείας OWA περιγράφει τις απαιτήσεις που πρέπει να πληρούν τα πλωτά συστήματα LiDAR για να ανήκουν σε ένα από τα τρία ξεχωριστά στάδια ωριμότητας:

Στάδιο Ι: Προετοιμασία;

Στάδιο ΙΙ: Προεπιχειρησιακό, και

Τρίτο στάδιο: Εμπορική.

Το BA FLS πληροί επί του παρόντος τις απαιτήσεις για το στάδιο Ι.το FLS της BA πληροί τις απαιτήσεις διαθεσιμότητας που απαιτούνται από το στάδιο III για περισσότερες από 30 εκστρατείες με FLS εξοπλισμένο με διπλά LiDAR.

Τα στάδια ΙΙ και ΙΙΙ περιλαμβάνουν υψηλές απαιτήσεις ακρίβειας και διαθεσιμότητας και αποδεικτικά στοιχεία πολλαπλών επιτυχημένων μακροχρόνιων και σύντομων εκστρατειών επαλήθευσης σε σχέση με αξιόπιστες αναφορές.Σε μια προσπάθεια να προσφέρει μεγαλύτερη εμπιστοσύνη στους πελάτες και τους εταίρους της, η Blue Aspirations ανέπτυξε τον ακόλουθο στρατηγικό χάρτη πορείας για την επίτευξη της κατάταξης στα στάδια II και III του χάρτη πορείας OWA.

Β. ΣΤΑΠΙΑ ΙΙΚαι ΤΡΙΟΣ ΣΤΑΠΟΣΑπαίτηση

Οι απαιτήσεις διαθεσιμότητας και ακρίβειας των στοιχείων στα στάδια II και III του οδικού χάρτη OWA είναι οι ακόλουθες:

Διαθεσιμότητα

ΚΠΙ	Ορισμός	Κριτήρια αποδοχής
ΚΠΙ	Ορισμός	Βέλτιστη πρακτική, στάδιο 3	Ελάχιστο στάδιο 2, μόνο
ΜΣΑ_1M	Σεμηνιαία Διαθεσιμότητα Συστήματος	≥ 95%	≥ 90%
ΟΣΑ_CA	Συνολική Διαθεσιμότητα Συστήματος	≥97%	≥ 95%
MPDA_1M	Διαθεσιμότητα μηνιαίων δεδομένων μετά την επεξεργασία	≥ 85%	≥ 80%
ΟΠΔΑ_CA	Συνολική διαθεσιμότητα των δεδομένων μετά την επεξεργασία	≥ 90%	≥ 85%

Ακριβότητα

ΚΠΙ	Ορισμός	Κριτήρια αποδοχής
ΚΠΙ	Ορισμός	Βέλτιστη πρακτική, στάδιο 3	Ελάχιστο στάδιο 2, μόνο
X_μs	Ταχύτητα του ανέμου	0.98 102	0.97 1 ¢.03
R2_μs	Ταχύτητα του ανέμου ∆υνόμετρο προσδιορισμού	> 0.98	> 0.97
Μ_μvd	Μεσαία κατεύθυνση ανέμου	0.97 1 ¢.03	0.95 ̇ 1.05
ΑΠΕΛΕΙΣΜΟΥ_μvd	Μεσαία κατεύθυνση ανέμου	< 5°	< 10°
R2_μvd	Κατεύθυνση του ανέμου ∆οэффициент προσδιορισμού	> 0.97	> 0.95

Η OWA απαιτεί από όλα τα συστήματα σταδίου II και σταδίου III να έχουν ολοκληρώσει εκστρατείες που πληρούν τα ακόλουθα κριτήρια διάρκειας και συχνότητας:

#	Στάδιο 2 Περιγραφή των απαιτήσεων	Απαιτούμενοι μήνες	Αριθμός απαιτούμενων εκστρατειών
1	Η επικύρωση των επιδόσεων LIDAR στην ξηρά σε σταθερό πλαίσιο αναφοράς	Ο χρόνος που απαιτείται για να γεμίσουν όλα τα δοχεία αέρα	1
2	Επικύρωση της επιδόσεως του πλωτού LIDAR υπεράκτια σε δυναμικές συνθήκες	6	1

Γ.ΤΩΡΑΚΗ ΚΑΙΝΩΝΗ

Το πλωτό σύστημα lidar BA-FLS-NX5 βρίσκεται τώρα ακόμα στο στάδιο 1. Ωστόσο, αναπτύχθηκε στις αρχές Μαρτίου 2023 δίπλα στο κατάρτι Inch Cape στη Σκωτία.Το σύστημα διατήρησε μια πολύ καλή κατάσταση υγείας ακόμη και αν τροφοδοτούσε ταυτόχρονα δύο LiDAR για περισσότερο από τρεις μήνες.Η πρώτη ενδιάμεση έκθεση επαλήθευσης τύπου σταδίου 2 έχει παραδοθεί από τον πιστοποιητή Oldbaum Services του Ηνωμένου Βασιλείου.

Η περίοδος αξιολόγησης είναι από 10-03-2023 έως 25-05-2023 (77 ημέρες). Η διαθεσιμότητα δεδομένων του LiDAR σε όλα τα ύψη είναι πάνω από 99,2%.οι μέγιστες ταχύτητες ανέμου είναι με πολύ μικρές αποκλίσεις.

Οι συσχετισμοί της ταχύτητας του ανέμου (> 2m/s και 4-16m/s) και της κατεύθυνσης του ανέμου (> 2m/s) πέρασαν όλα τα κατώτατα όρια αποδοχής βέλτιστων πρακτικών του σταδίου 2 της εμπιστοσύνης στον άνθρακα.

Όλοι οι δείκτες επιτυχίας ανταποκρίνονται στα κριτήρια βέλτιστης πρακτικής του σταδίου 2, πράγμα που σημαίνει ότι το BA-FLS-NX5 περνά επίσης τα κριτήρια του σταδίου 3.Αλλά είμαστε βέβαιοι ότι θα δούμε καλά αποτελέσματα αυτό το Σεπτέμβριο.. με βάση τις επιδόσεις της μονάδας και το σταθερό σχεδιασμό του μοντέλου BA-FLS-NX5.

Δ.ΟΔΟΧΟΣέως SΤΑΓΕ3

Δεν θα σταματήσουμε στο στάδιο 2 και θα προχωρήσουμε στο στάδιο 3. Σύμφωνα με τις απαιτήσεις του σταδίου 3 του OWA, καταρτίζουμε ένα σχέδιο ως εξής.

Απαιτήσεις επαλήθευσης τύπου, ταξινόμησης και προεμπορικών σχεδίων για το στάδιο 3	Σχέδιο και δράση
Στάδιο 2 Ελέγχου τύπου FL	Αριθ. 1 του BA-FLS-NX5 σε σύγκριση με το μάντρα Inch Cape για το στάδιο 2 της επαλήθευσης τύπου FL (σε εξέλιξη στη Σκωτία) Μπορεί να υπολογίζεται ως 1 από τις 3 μακροχρόνιες δοκιμές και μπορεί να υπολογίζεται στις δοκιμές ταξινόμησης.
Πιστοποίηση μονάδας FL (3 μακρές και 3 σύντομες δοκιμές)	Τρεις μακρές δοκιμές ((Μπορεί να μετρηθεί στις δοκιμές ταξινόμησης): 1Ο αριθμός 1 του BA-FLS-NX5 βρίσκεται σε εξέλιξη στο στάδιο 2 με το μάστρο Inch Cape στη Σκωτία. 2Ο αριθμός 1 του BA-FLS-NX5 θα συγκριθεί με τον αριθμό 2 του μαστού για περισσότερο από 3 μήνες το επόμενο έτος (ο αριθμός 2 του μαστού θα συσταθεί από τρίτο μέρος). 3Ο αριθμός 2 του BA-FLS-NX5 θα συγκριθεί με τον αριθμό 2 με το μίσθο για περισσότερο από 3 μήνες το επόμενο έτος. Τρεις σύντομες δοκιμές: 4Ο αριθμός 3 του BA-FLS-NX5 έχει αναπτυχθεί στην επαρχία Jiangsu της Κίνας και βρίσκεται σε εξέλιξη για τη σύντομη δοκιμή επαλήθευσης μονάδας. 5Οι υπόλοιπες 2 δοκιμές σύντομης διάρκειας θα συγκριθούν με σταθερή πλατφόρμα πριν από 2 συγκεκριμένα εμπορικά έργα ((προεπιβεβαίωση για ένα μήνα),Ή θα αναπτύξουμε 2 από BA-FLS-NX5 απευθείας για την επαλήθευση μονάδας
Εξωτερική ταξινόμηση FL (3 μακρές δοκιμές)	Όλες αυτές οι 3 δοκιμές επαλήθευσης μονάδας FL μπορούν να υπολογιστούν στις δοκιμές ταξινόμησης offshore FL.
Αρχική Εμπορική Εκτέλεση Προγράμματος	5 αποστολές για διάστημα μεγαλύτερο του ενός έτους. Έχουμε περισσότερα από 30 εμπορικά έργα στην Κίνα και περισσότερα από 5 έργα που το FLS έχει τρέξει για περισσότερο από 1 χρόνο με πάνω από 95% της διαθεσιμότητας των δεδομένων.Πρέπει να ακολουθήσουμε τον Οδικό Χάρτη της OWA και να τον επιβλέψουμε από τρίτο μέρος για να το αποδείξουμε.Θα βρούμε DNV, UL ή άλλους τρίτους για να αναλάβουν τη δουλειά για τα ακόλουθα εμπορικά έργα.

ετικέτα:

Ανάπτυξη υπεράκτιας αιολικής ενέργειας με πλωτή πλατφόρμα LiDAR

πλατφόρμα lidar

Πλωτή πλατφόρμα LiDAR

Πλατφόρμα LiDAR Offshore

Πλωτή πλατφόρμα LiDAR

1Ανεμόπλευρη πλατφόρμα.

2. Αρχές σχεδιασμού

3- Αποζημίωση κίνησης.

3Τεχνικές λεπτομέρειες

4.Σύστημα ισχύος

5. Σύνοψη της επικύρωσης

Παράκτιο ραντάρ με ακτίνες laser αέρα

Λύσεις πλωτού Lidar

Ανεμόπλευρο LiDAR θαλάσσιας κλάσης

Ενεργός Ακτιβικός Ανεμόπλοιος Λιντάρ Αντιστέκεται στον Τυφώνα

Λύσεις υπεράκτιας ανίχνευσης LiDAR μέχρι 10 χλμ.

Το έργο αιολικής ενέργειας με πλωτή λέβητα LIDAR διευκολύνει το υπεράκτιο αιολικό πάρκο

Μπλε φιλοδοξίες πλωτά συστήματα Lidar Offshore Wind Lidar

Θαλάσσιο πλωτό LiDAR Βόγια Offshore Wind LiDAR Marine Grade

Μετρήσεις άνεσης υπεράκτιας θάλασσας με πλωτή λέμβο LiDAR

Μέτρηση της ταχύτητας του ανέμου Πλωτή λέβητα λιντάρ για ευέλικτη εκτίμηση του τόπου

Υποστήριξη εγκατάστασης πλωτής σημαίας LIDAR για τη μέτρηση υπεράκτιων ανεμογεννητριών
