Name: Σύστημα πλωτού LiDAR FLS διπλό LiDAR
Brand: Blue Aspirations
SKU: BA-FLS-NX5
Price: 100 USD
Availability: InStock
Rating: 4.8 (157 reviews)

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Υλικό: Πυρηνικό υλικό

Διάμετρος: 5 μέτρα

Υψόμετρο: 9m

Βάρος: 14.5T

Συνολική επιβίωση: 25Τ

LiDAR: Windcube offshore, Molas B300M, ZX300m

Επισημαίνω:

Πλωτό διπλό LiDAR

Δύο συστήματα πλωτού LiDAR

Τα συστήματα FLS Floating LiDAR

Βασικές πληροφορίες

Τόπος καταγωγής: Κίνα

Μάρκα: Blue Aspirations

Πιστοποίηση: Carbon Trust OWA Stage 2

Αριθμό μοντέλου: BA-FLS-NX5

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: 2 ή 3 δοχεία

Χρόνος παράδοσης: 2 μήνες

Όροι πληρωμής: Τ/Τ

Δυνατότητα προσφοράς: 4 μονάδες ανά 2 μήνες χωρίς προηγούμενη επικύρωση

Εκθεσιακός χώρος

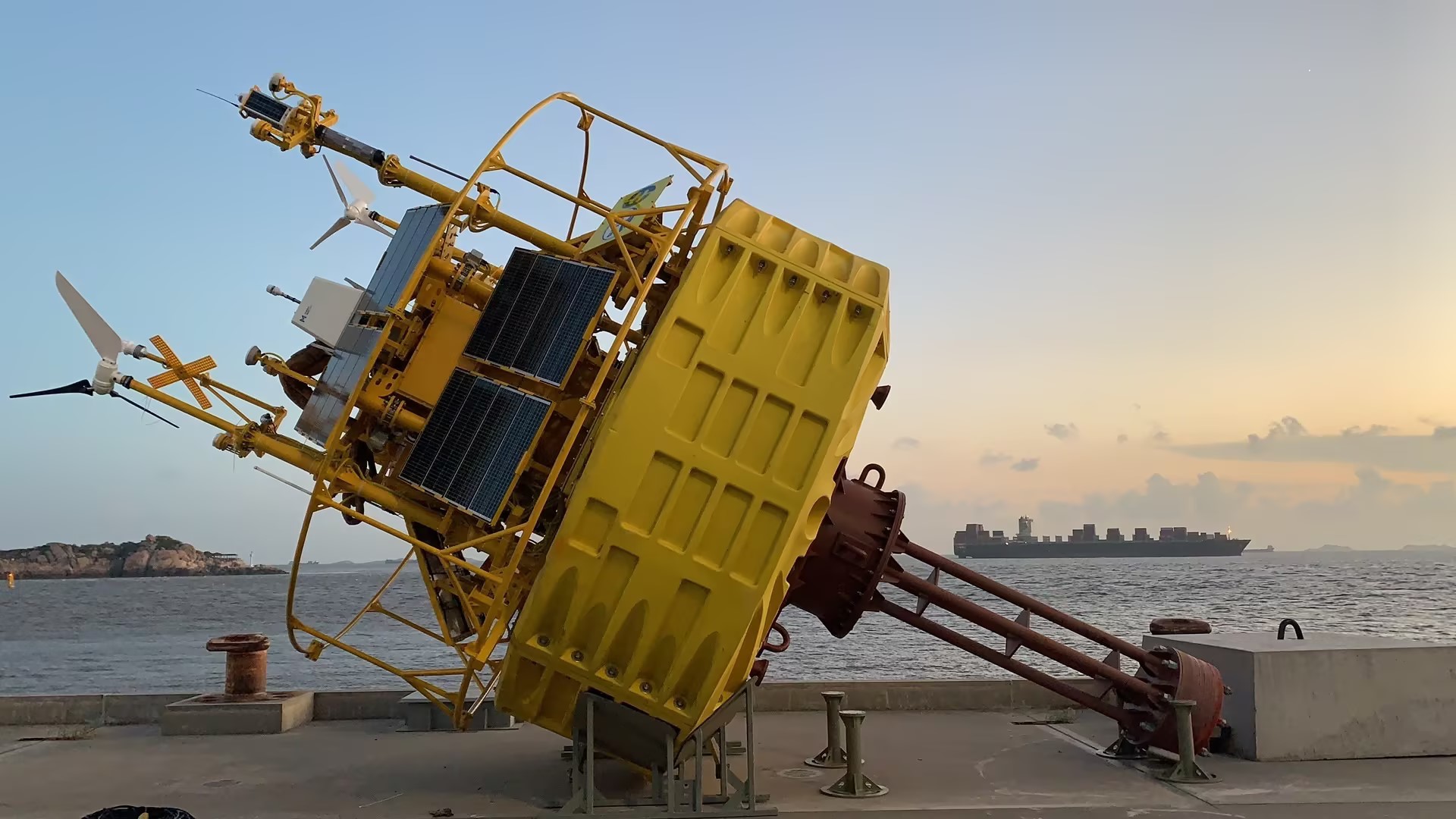

Σύστημα πλωτού LiDAR FLS διπλό LiDAR

Περιγραφή προϊόντων

Πλωτό σύστημα LiDAR, πλωτό σύστημα LiDAR, διπλό σύστημα LiDAR

Μετρήσεις υπεράκτιας θάλασσας επόμενης γενιάς

Πλωτό σύστημα LiDAR, διπλό LiDAR

Γρήγορη, ακριβής και αξιόπιστη τεχνολογία για την ανάπτυξη υπεράκτιας αιολικής ενέργειας με βάση τα δεδομένα.

Σύστημα πλωτού LiDAR FLS διπλό LiDAR 0

Η αποστολή μας

Η Blue Aspirations ιδρύθηκε για να επιταχύνει την παγκόσμια υιοθέτηση ανανεώσιμων πηγών ενέργειας αξιοποιώντας τη δύναμη των δεδομένων.και μια ομάδα με πάνω από μια δεκαετία εμπειρίας στον τομέα των ανανεώσιμων πηγών ενέργειας, συνεργαζόμαστε με πελάτες που μοιράζονται το πάθος μας για τη βιωσιμότητα και την φιλοδοξία μας να αντιμετωπίσουμε τις προκλήσεις του επόμενου αιώνα.

Αρχές Σχεδιασμού

Η αξιοπιστία είναι το πιο σημαντικό χαρακτηριστικό κάθε πλωτού συστήματος Lidar και αποτελεί βασική αρχή της φιλοσοφίας σχεδιασμού της Blue Aspirations.Χρησιμοποιώντας την εμπειρία της ομάδας μας στις αρχές σχεδιασμού από τη βιομηχανία τηλεπικοινωνιώνΤο εμπορικό μοντέλο σχεδιάστηκε επίσης επαναληπτικά χρησιμοποιώντας προσομοιώσεις για να μοντελοποιήσει μονοπάτια αποτυχίας και να εξαλείψει το ενιαίο σημείο αποτυχίας.Βασικά παραδείγματα για το πώς αυτές οι αρχές ενσωματώνονται στο πλωτό σύστημα Lidar περιλαμβάνουν:

τουλάχιστον δύο πηγές απόκτησης δεδομένων για τον άνεμο και την κίνηση·
τουλάχιστον δύο από κάθε σύνδεσμο αισθητήρα απόκτησης δεδομένων·
Δύο διακομιστές διαμορφωμένοι για να ανταλλάσσουν μεταξύ τους σε περίπτωση διακοπής λειτουργίας του διακομιστή.
Επαναλήψεις σε κάθε σύστημα τροφοδοσίας ενέργειας ώστε να εξασφαλίζεται αμελητέος κίνδυνος έλλειψης ενέργειας·
Οι μπαταρίες μπαταριών που είναι εγκατεστημένες σε ξεχωριστές καμπίνες με κυκλώματα αυτόματης ανάκαμψης που έχουν σχεδιαστεί για τη μεταφορά φορτίου σε περίπτωση βλάβης μιας μονάδας μπαταρίας.
Υποσύστημα επικοινωνίας δεδομένων με τουλάχιστον δύο κανάλια ανοδικής σύνδεσης και κατωδικής σύνδεσης σε περίπτωση απουσίας 2/3/4G· και
Εφεδρική πηγή για μετρήσεις κατεύθυνσης και κίνησης για τη διατήρηση της παροχής δεδομένων υψηλής ποιότητας, ακόμη και σε περίπτωση σημαντικής βλάβης των πύργων του συστήματος, των κερατών,Πρωτογενείς αισθητήρες GNSS-INS και πυξίδων.

Αντιστάθμιση κίνησης

Δεδομένου ότι η κίνηση της σημαδούρας επηρεάζει τις μετρήσεις της κατεύθυνσης του ανέμου και της ταχύτητας του ανέμου από το LiDAR, το σύστημα Blue Aspirations είναι εξοπλισμένο με αισθητήρα κίνησης για την απόκτηση δεδομένων υψηλής ανάλυσης για το ύψος και το κύλισμα,και αισθητήρες πορείας και DGPS για την απόκτηση ακριβών πληροφοριών πορείαςΟ πατενταρισμένος αλγόριθμος μας χρησιμοποιεί στη συνέχεια μια μέθοδο προβολής για να διορθώσει τα δεδομένα ταχύτητας του ανέμου LiDAR στο κατάλληλο οριζόντιο επίπεδο.Με τον υπολογισμό της γωνίας εγκατάστασης του LiDAR από το αισθητήρα πορείας, το σύστημα είναι επίσης σε θέση να μετατρέψει τα συλλεγόμενα δεδομένα της κατεύθυνσης του ανέμου στη σωστή γωνία.

Τεχνικές λεπτομέρειες

*Μονούλες*	*Λεπτομέρειες*
Φωτήρα	-Διάμετρος: 5 μέτρα. - ύψος: 9 μέτρα -Βάρος: 14 τόνους - Καθαρή επιβίωση: 10 τόνους -Δομή: πολλαπλά ντουλάπια - Υλικά: PE, χάλυβα άνθρακα, ανοξείδωτο χάλυβα
Σύστημα αγκυροβολίας^{Επενδύσεις}	- Βαθμός νερού: > 5 m -Αγκυροβολία: άγκυρο τσιμέντου 12 τόνων και/ή άγκυρο υψηλής αντοχής -Καθορισμός: μονότοπος με αλυσίδα DIN5683-II -Διορθώσιμη για να ανταποκρίνεται στις ειδικές απαιτήσεις της τοποθεσίας, συμπεριλαμβανομένου του μεγαλύτερου βάθους νερού -Πολλά σύστημα αγκυροβολίας είναι επίσης διαθέσιμα
Σύστημα ελέγχου	- Βιομηχανικός PLC - ή το ενσωματωμένο ελεγκτή της BA
ΛΙΔΑΡ	- ΛΙΔΑΡ:Dαλ LiDAR(προεπιλεγμένο) - ZX 300M, Windcube υπεράκτια έκδοση, Molas 300M
Ηλεκτρική τροφοδοσία	-Δυνατότητα μπαταρίας: συνολικά 60kwh σε πολλαπλές ομάδες. - Αιολικές ανεμογεννήτριες: 2 × 350 W - Ηλιακά πάνελ: 1600W, πολλαπλές ομάδες
Σύστημα πλοήγησης	-ΑΙΣ × 1 -Ανακλαστήρας ραντάρ × 2 -Φως πλοήγησης συμβατό με το IALA1×-1 Υποστήριξη διπλού φωτισμού πλοήγησης, αλλά πρέπει να πληροί τις απαιτήσεις των τοπικών αρχών
Σύστημα εντοπισμού θέσης	- Κατεύθυνση: 0-360° - Ακρίβεια κατεύθυνσης: 0,09° (2 μέτρα βάση) - Ακρίβεια θέσης: 0,5m (οριζόντια, SBAS)
Αισθητήρες κίνησης	-Αισθητήρας GNSS-INS × 2 ή αισθητήρας GNSS-INS × 1 και αισθητήρας MRU × 1
Συστήματα επικοινωνίας	-Μονούλες SAT: Iridium SBD×1, άλλες ευρυζωνικές μονάδες δεδομένων SAT (προαιρετικά) · -Τα δίκτυα κινητής τηλεφωνίας: 2G/3G/4G×1, 2.4G/5G Wi-Fi×2, τοπική σύνδεση Ethernet
Αγορά δεδομένων	-Δύο βιομηχανικοί υπολογιστές - Διασύνδεση: σειριακή × 6, Ethernet × 2
Υδρολογικοί αισθητήρες	- Ντόπλερ αισθητήρας ρεύματος -Αισθητήρα κυμάτων και αισθητήρα βάθους νερού -Αισθητήρα αλατότητας και θερμοκρασίας νερού

Προδιαγραφή LiDARS

1	Παράμετροι μέτρησης
1.1	Υψόμετρο μέτρησης (περιοχή)	30m ̇ 300m
1.2	Τμήμα μέτρησης	12
1.3	Πεδίο μέτρησης ταχύτητας του ανέμου	0m/s75m/s
1.4	Ακριβότητα μέτρησης ταχύτητας του ανέμου	0.1m/s
1.5	Πεδίο μέτρησης της κατεύθυνσης του ανέμου	0°360°
1.6	Ακριβότητα μέτρησης της κατεύθυνσης του ανέμου	1°
1.7	Δυνατότητα αποθήκευσης δεδομένων	> 5 έτη
1.8	Διαβίβαση δεδομένων	Δορυφόρος, 4G, wifi.
2	Συνθήκες εργασίας
2.1	Ηλεκτρική τροφοδοσία	24V DC,90~270V AC
2.2	Κατανάλωση ενέργειας	60W
2.3	Περιοχή εργασιακής υγρασίας	0% έως 100%
2.4	Πεδίο θερμοκρασίας λειτουργίας	-40 °C ~ 50 °C
2.5	Επίπεδο προστασίας	Διάκριση IP67
2.6	Ασφάλεια των ματιών	Τάξη 1M ((EN60825-1)
3	Πιστοποιητικό	DNV-GL/DTU/WINDGUARD/ETL/CE/

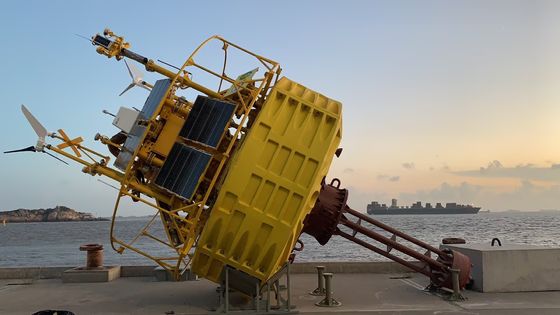

Σύστημα πλωτού LiDAR FLS διπλό LiDAR 1

Σημειώσεις, βοηθήματα πλοήγησης, εντοπισμός θέσης και συστήματα συναγερμού

Το πλωτό σύστημα LiDAR Blue Aspirations είναι εξοπλισμένο με:

· κίτρινη θαλάσσια μπογιά·

· Κίτρινο σταυρό με X·

· κίτρινα σήματα φωτός με συχνότητα παλμών που είναι ειδικά σχεδιασμένα για ένα σύστημα συλλογής δεδομένων στον ωκεανό·

· Σύστημα αυτόματης ταυτοποίησης·

· Αντανακλαστήρα ραντάρ· και

· Όλες οι πρόσθετες πινακίδες και βοηθήματα πλοήγησης που απαιτούνται από τους τοπικούς κανονισμούς.

Παρακάτω παρουσιάζεται μια τυπική διαμόρφωση, ωστόσο κάθε σύστημα προσαρμόζεται για να ανταποκρίνεται στις τοπικές απαιτήσεις.

Φώτα πλοήγησης

Πεδίο εφαρμογής: 5NM

Σταυρός

ετικέτα:
