Name: Ερευνήματα πλωτών συσκευών Lidar για τους πόρους αιολικής ενέργειας
Brand: Blue Aspirations
SKU: BA-FLS-NX5
Price: 1.3 USD
Availability: InStock
Rating: 5 (178 reviews)

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Υλικό: Πυρηνικό χάλυβα

Διάμετρος: 5 μέτρα

Υψόμετρο: 9m

Βάρος: 14.5T

Συνολική επιβίωση: 25Τ

Επισημαίνω:

Πλωτό LiDAR

ΔΝΒ ΛΙΝΑΡ

Πλωτό Lidar DNV

Βασικές πληροφορίες

Τόπος καταγωγής: Κίνα

Μάρκα: Blue Aspirations

Πιστοποίηση: Carbon Trust OWA Stage 2

Αριθμό μοντέλου: BA-FLS-NX5

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: 2 ή 3 δοχεία

Χρόνος παράδοσης: 2-3 ΜΗΝΕΣ

Όροι πληρωμής: Τ/Τ

Δυνατότητα προσφοράς: 4 μονάδες ανά 2 μήνες χωρίς προηγούμενη επικύρωση

Εκθεσιακός χώρος

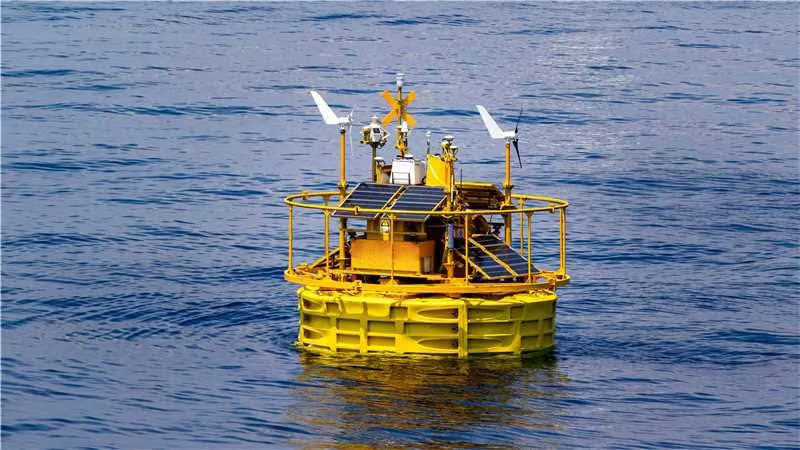

Ερευνήματα πλωτών συσκευών Lidar για τους πόρους αιολικής ενέργειας

Περιγραφή προϊόντων

Αεροδρόμιο, Μετρήσεις αιολικής ενέργειας, Μελέτη πηγών αιολικής ενέργειας, Δύο LiDAR, Υψηλή διαθεσιμότητα δεδομένων

1Ανεμόπλευρη πλατφόρμα.

Η πλωτή πλατφόρμα αποτελείται από 4 μπλοκ αφρού που περιέχονται μέσα σε περιβλήματα PE. Η περιστροφική φόρμα και η αρθρωτή δομή τους επιτρέπουν το πλωτό σύστημα Lidar να αποσυναρμολογείται εύκολα για φόρτωση. Αυτό εξοικονομεί χρόνο και έξοδα για τις εγχώριες και διεθνείς μεταφορές.

2. Αρχές σχεδιασμού

Η αξιοπιστία είναι το πιο σημαντικό χαρακτηριστικό κάθε πλωτού συστήματος Lidar και αποτελεί βασική αρχή της φιλοσοφίας σχεδιασμού της Blue Aspirations.Χρησιμοποιώντας την εμπειρία της ομάδας μας στις αρχές σχεδιασμού από τη βιομηχανία τηλεπικοινωνιώνΤο εμπορικό μοντέλο σχεδιάστηκε επίσης επαναληπτικά χρησιμοποιώντας προσομοιώσεις για να μοντελοποιήσει μονοπάτια αποτυχίας και να εξαλείψει το ενιαίο σημείο αποτυχίας.Βασικά παραδείγματα για το πώς αυτές οι αρχές ενσωματώνονται στο πλωτό σύστημα Lidar περιλαμβάνουν:

τουλάχιστον δύο πηγές απόκτησης δεδομένων για τον άνεμο και την κίνηση·
τουλάχιστον δύο από κάθε σύνδεσμο αισθητήρα απόκτησης δεδομένων·
Δύο διακομιστές διαμορφωμένοι για να ανταλλάσσουν μεταξύ τους σε περίπτωση διακοπής λειτουργίας του διακομιστή.
Επαναλήψεις σε κάθε σύστημα τροφοδοσίας ενέργειας ώστε να εξασφαλίζεται αμελητέος κίνδυνος έλλειψης ενέργειας·
Οι μπαταρίες μπαταριών που είναι εγκατεστημένες σε ξεχωριστές καμπίνες με κυκλώματα αυτόματης ανάκαμψης που έχουν σχεδιαστεί για τη μεταφορά φορτίου σε περίπτωση βλάβης μιας μονάδας μπαταρίας.
Υποσύστημα επικοινωνίας δεδομένων με τουλάχιστον δύο κανάλια ανοδικής σύνδεσης και κατωδικής σύνδεσης σε περίπτωση απουσίας 2/3/4G· και
Εφεδρική πηγή για μετρήσεις κατεύθυνσης και κίνησης για τη διατήρηση της παροχής δεδομένων υψηλής ποιότητας, ακόμη και σε περίπτωση σημαντικής ζημίας των πύργων του συστήματος, των κερατών,Πρωτογενείς αισθητήρες GNSS-INS και πυξίδων.

Ερευνήματα πλωτών συσκευών Lidar για τους πόρους αιολικής ενέργειας 1

3- Αποζημίωση κίνησης.

Δεδομένου ότι η κίνηση της σημαδούρας επηρεάζει τις μετρήσεις της κατεύθυνσης του ανέμου και της ταχύτητας του ανέμου από το LiDAR, το σύστημα Blue Aspirations είναι εξοπλισμένο με αισθητήρα κίνησης για την απόκτηση δεδομένων υψηλής ανάλυσης για το ύψος και το κύλισμα,και αισθητήρες πορείας και DGPS για την απόκτηση ακριβών πληροφοριών πορείαςΟ πατενταρισμένος αλγόριθμος μας χρησιμοποιεί στη συνέχεια μια μέθοδο προβολής για να διορθώσει τα δεδομένα ταχύτητας του ανέμου LiDAR στο κατάλληλο οριζόντιο επίπεδο.Με τον υπολογισμό της γωνίας εγκατάστασης του LiDAR από το αισθητήρα πορείας, το σύστημα είναι επίσης σε θέση να μετατρέψει τα συλλεγόμενα δεδομένα της κατεύθυνσης του ανέμου στη σωστή γωνία.

4Τεχνικές λεπτομέρειες

*Μονούλες*	*Λεπτομέρειες*
Φωτήρα	-Διάμετρος: 5 μέτρα. - ύψος: 9 μέτρα -Βάρος: 14,5 τόνους - Καθαρή επιβίωση: 10,5 τόνους -Δομή: πολλαπλά ντουλάπια - Υλικά: PE, χάλυβα άνθρακα, ανοξείδωτο χάλυβα
Σύστημα αγκυροβολίας	- Βαθμός νερού: > 5 m - Αγκυροβολία: τσιμέντο και/ή άγκυρα αγκυρώσεως -Καθορισμός αγκυροβολίας: αγκυροβολή ενός σημείου -Διορθώσιμη για να ανταποκρίνεται στις ειδικές απαιτήσεις της τοποθεσίας, συμπεριλαμβανομένου του βάθους του νερού -Πολλά σύστημα αγκυροβολίας είναι επίσης διαθέσιμα
Σύστημα ελέγχου	- Βιομηχανικός PLC - ή το ενσωματωμένο ελεγκτή της BA
ΛΙΔΑΡ	- ΛΙΔΑΡ:Dαλ LiDAR(προεπιλεγμένο) (Εκδοχή Windcube offshore, ZX 300M, Movelaser B300M)
Ηλεκτρική τροφοδοσία	-Δυνατότητα μπαταρίας: συνολικά 60kwh σε πολλαπλές ομάδες. - Αιολικές ανεμογεννήτριες: 2 × 350 W. - Ηλιακοί συλλέκτες: 1600W, πολλαπλές ομάδες. - Πίνακες καυσίμου: 2x110W με καύσιμο 224L (προαιρετικό)
Σύστημα πλοήγησης	-ΑΙΣ × 1 -Ανακλαστήρας ραντάρ × 2 -Συμφωνητικό με το IALA φως πλοήγησης 1 × 1 Υποστήριξη διπλής πλοήγησης
Σύστημα εντοπισμού θέσης	- Κατεύθυνση: 0-360° - Ακρίβεια κατεύθυνσης: 0,09° (2 μέτρα βάση) - Ακρίβεια θέσης: 0,5m (οριζόντια, SBAS)
Αισθητήρες κίνησης	-Αισθητήρας GNSS-INS × 2 ή αισθητήρας GNSS-INS × 1 και αισθητήρας MRU × 1
Συστήματα επικοινωνίας	-Μονούλες SAT: Iridium SBD×1, άλλες ευρυζωνικές μονάδες δεδομένων SAT (προαιρετικά) · -Τα δίκτυα κινητής τηλεφωνίας: 2G/3G/4G×1, 2.4G/5G Wi-Fi×2, τοπική σύνδεση Ethernet
Αγορά δεδομένων	-Δύο βιομηχανικοί υπολογιστές - Διασύνδεση: σειριακή × 6, Ethernet × 2
Υδρολογικοί αισθητήρες (προαιρετικά)	- Ντόπλερ αισθητήρας ρεύματος -Αισθητήρα κυμάτων και αισθητήρα βάθους νερού -Αισθητήρα αλατότητας και θερμοκρασίας νερού

5Ανθεκτικότητα σε τυφώνες

Παρά τους κινδύνους που ενέχει η κατασκευή και η λειτουργία αιολικών πάρκων σε περιοχές που είναι επιρρεπείς σε κακές καιρικές συνθήκες, πολλά από τα υπεράκτια αιολικά πάρκα της Κίνας αναπτύσσονται σε περιοχές υψηλού κινδύνου.Ωστόσο, οι τυφώνες και άλλα ακραία φαινόμενα μπορούν να αποτελέσουν τεράστιες προκλήσεις για τις εκστρατείες μέτρησης του ανέμου και του ωκεανού χωρίς την κατάλληλη προετοιμασίαΩς ηγέτης της αγοράς στην Κίνα, το σύστημα LiDAR Floating της Blue Aspirations σχεδιάστηκε για να αντιμετωπίσει ακριβώς αυτές τις προκλήσεις.κυψέλες καυσίμου για τη συμπλήρωση της ενέργειας από ηλιακά πάνελ και ανεμογεννήτριεςΓια πρόσθετη προστασία, ο κύτος του ενσωματώνει επίσης ένα μεγάλο αντίβαρο και υπολειμματική επιβίωση που μετριάζει τον κίνδυνο ανατροπής ή βύθισης.Πραγματικά ισχυρή ανθεκτικότητα τυφώνων μπορεί να έρθει μόνο από αυτό το συνδυασμό του ανθεκτικού δομικού σχεδιασμού, το σχεδιασμό περιττών συστημάτων και την επιμελή επιχειρησιακή υποστήριξη.

Τύφωνας Τσάμπα

Την 1η Ιουλίου του 2022, ο τυφώνας Τσάμπα πέρασε από μια προοπτική για ανάπτυξη αιολικών πάρκων στην Νότια Θάλασσα της Κίνας.Η περιοχή ήταν στη μέση μιας εκστρατείας μέτρησης του ανέμου με τη χρήση ενός βιομηχανικού προτύπου ZX 300M LiDAR ενσωματωμένου σε ένα Blue Aspirations FLiDAR.

Ο τυφώνας Τσάμπα προήλθε από το νότο και κατευθύνθηκε βορειοδυτικά για αρκετές ημέρες πριν τελικά χτυπήσει την επαρχία Γκουανγκντόνγκ.Η Τσάμπα έφερε μέγιστη συνεχής ταχύτητα ανέμου περίπου 140 χλμ/ώρα.Παρά τις ακραίες συνθήκες, η μονάδα μας συνέχισε να λειτουργεί αποτελεσματικά.επίτευξη 100% διαθεσιμότητας δεδομένων για όλα τα ύψη μέτρησης, σηματοδοτώντας την τρίτη φορά που αυτό το πλωτό σύστημα LiDAR συνέχισε να λειτουργεί χωρίς προβλήματα εν μέσω των συνθηκών τυφώνα.

DOKSURI ΤΥΦΟΝ ΚΑΣΗ ΣΤΥΝΤΙΚΗ

Νωρίς το πρωί της 28ης Ιουλίου,2023Ένα από τα πλωτά μας LiDAR αντιμετώπισε τον τυφώνα "DOKSURI" άμεσα και επέζησε με επιτυχία όπως αναμενόταν.έχει καταγράψει ολόκληρη τη διαδικασία του τυφώνα που περνάει απόΟ ∆οξούρι δημιουργήθηκε στον Ειρηνικό Ωκεανό και πέρασε από τις Φιλιππίνες, συσσωρεύοντας συνεχώς ενέργεια και φθάνοντας τη μέγιστη δύναμη ανέμου του επιπέδου 17.επιτίθενται στο FLS μας και προσγειώνονται στην επαρχία Fujian της ΚίναςΣύμφωνα με το Εθνικό Μετεωρολογικό Κέντρο της Κίνας, η μέγιστη ταχύτητα του ανέμου έφτασε τα 58 μέτρα ανά δευτερόλεπτο, πράγμα που σημαίνει ότι είναι ένας από τους ισχυρότερους τυφώνους που έχουν βιώσει στην Κίνα τα τελευταία χρόνια.Αυτή είναι άλλη μια ισχυρή εμπειρία τυφώνα του BA-FLS-NX5 πλωτού LiDAR μετά τον τυφώνα Talim στην επαρχία Guangdong φέτος.

Μεταβιβάσαμε τα δεδομένα και τις φωτογραφίες πίσω αμέσως μετά τον τυφώνα πέρασε, είμαστε τόσο περήφανοι ότι η BA-FLS-NX5 πλωτό LiDAR εκτελέστηκε εξαιρετικά καλά κάτω από τέτοιου είδους ακραίων κινδύνων.Το σύστημα και η διαθεσιμότητα δεδομένων διατηρήθηκαν 100% και η τάση του συστήματος παρέμεινε σταθερή πάνω από 25VΟλα αυτά οφείλονται στο επίπεδο τηλεπικοινωνιών του σχεδιασμού της εφεδρείας.Αλλά το σχεδιασμό επαρκούς εφεδρικής παροχής ενέργειας εξασφάλισε το σύστημα χωρίς κίνδυνο..

Παρακάτω παρατίθενται λεπτομερή στατιστικά στοιχεία σχετικά με τη διαθεσιμότητα δεδομένων για όλα τα ύψη:

Το παρακάτω σχήμα δείχνει ότι η τάση του συστήματος διατηρήθηκε υψηλότερη από 25V.

Το παρακάτω σχήμα είναι το σχεδιαστικό διάγραμμα του FLS που παρασύρεται κατά τη διάρκεια του τυφώνα.

6. ΣύνοψηΠιστοποίησησ

Θα θέλαμε να συμπεριλάβουμε στο παρόν έγγραφο μια περίληψη των εκθέσεων από τους πελάτες μας ή από τρίτους που έχουν οριστεί από τους πελάτες μας, οι οποίες υποστηρίζουν τους ισχυρισμούς μας για την ακρίβεια των δεδομένων και τη διαθεσιμότητα των δεδομένων.

Παρακάτω παρέχεται μια περίληψη των κυριότερων αποτελεσμάτων.

Πελάτης

Ονομασία του έργου

Φωτήρα καιΛΙΔΑΡ Σχήμα

Αναφορά

Εκδότης της έκθεσης

Χρόνος

Κύρια συμπεράσματα

Μπλε φιλοδοξίες

Εμπιστοσύνη άνθρακα

Χάρτης πορείας OWA Στάδιο 2 Επαλήθευση (Dundee, Σκωτία)

BA-FLS-NX5,

ZX 300M x 1;

Κουβός αιολικού άνεμου V2 x1

Ακτής

Μετ Μάστ

Κεφάλαιο "Inch"

Oldbaum Services από το Ηνωμένο Βασίλειο

(3ο πιστοποιητικό).

Η τελική έκθεση θα εξεταστεί από την DNV

2023.3 - 2023.9

Έκθεση αξιολόγησης φάσης 2 για το Windcube:

Διάρκεια: 6 μήνες·Σύστημαδιαθεσιμότητα: 100%

Πληροφορίεςδιαθεσιμότητα: > 98,77% για όλα τα ύψη μέτρησης

Ακριβότητα δεδομένων ((Γρήγορος άνεμος):

> 2m/s: R²> 0.995, Κλίση: 0,990~0.991

4~16m/s: R²> 0.985, Κλίση: 0,995 ~ 1.000

Ακριβότητα δεδομένων ((Κατεύθυνση ανέμου):

91m: R²> 0.999, Κλίση: 1.003,

101m:R²> 0.999, Κλίση: 1.003,

111m:R²> 0.998, Κλίση: 1.003

Έκθεση αξιολόγησης φάσης 2 για το ZX300M:

Διάρκεια: 6 μήνεςΣύστημαδιαθεσιμότητα: 100%

Πληροφορίεςδιαθεσιμότητα: > 96,3% για όλα τα ύψη μέτρησης

Ακριβότητα δεδομένων ((Γρήγορος άνεμος):

> 2m/s: R²> 0.989, Κλίση: 0,988~0.992

4~16m/s: R²> 0.981, Κλίση: 0,988~0.991

Ακριβότητα δεδομένων ((Κατεύθυνση ανέμου):

91m: R²> 0.992, Κλίση: 1.002,

101m:R²> 0.991, Κλίση: 1.003,

111m:R²> 0.987, Κλίση: 1.003

Κίνα Τρία φαράγγια

Γιανγκτζιανγκ,

Γκουανγκντόνγκ

BA-FLS-NX5,

ZX 300M

Ακτής

Μετ Μάστ

Μπλε

Ασπείρες

2021

Διάρκεια: 2 μήνες·ΣύστημαδιαθεσιμότηταΤο 100%.

Πληροφορίεςδιαθεσιμότητα: > 99,98% για όλα τα ύψη μέτρησης

Ακριβότητα δεδομένων ((Γρήγορος άνεμος):

> 2m/s: R²> 0.9959, Κλίση: 0,9964~1.0096

4~16m/s: R²> 0.9921, Κλίση: 0,9986~1.0122

Ακριβότητα δεδομένων ((Κατεύθυνση ανέμου):

50m:R2 >0.9987, Κλίση: 1.0125, Εκτόπιση: -1.9075

100m:R2 >0.9986, Κλίση: 1.0198, Εκτόπιση: -1.4955

Κίνα Τρία φαράγγια

Γιανγκτζιανγκ,

Γκουανγκντόνγκ

BA-FLS-NX5,

Μόλα B300M

Ακτής

Μετ Μάστ

Σαγκάη

Ινστιτούτο

2022

Διάρκεια: 2 μήνες·ΣύστημαδιαθεσιμότηταΤο 100%.

Πληροφορίεςδιαθεσιμότητα: > 98,5% για όλα τα ύψη μέτρησης

Ακριβότητα των δεδομένων(Αύξηση της ταχύτητας του ανέμου):

> 2m/s: R2 > 0.99, Κλίση: 1,00~1.01

4~16m/s: R2 > 0.99, Κλίση: 1,00~1.02

Ακριβότητα των δεδομένων(Κατεύθυνση του ανέμου):

R2 > 0.97, Κλίση: 1.03, Εκτόπιση: -1.3

Μπλε φιλοδοξίες

Πρωτότυπο

επικύρωση,

Ζουσάν, κοντά στην ακτή.

ΒΑ-FLS-2.4,

ZX 300M

Καθορισμένο ZX

300 εκατοστά

DNV ΓΚ

2019

Διάρκεια:1 μήνα·Σύστημαδιαθεσιμότητα: 100%

Πληροφορίεςδιαθεσιμότητα: >97% για όλα τα ύψη μέτρησης

Ακριβότητα των δεδομένων(Αύξηση της ταχύτητας του ανέμου):

> 2m/s: R2 > 0.994, Κλίση: 0,994 ~ 1.003

Ακριβότητα των δεδομένων(Κατεύθυνση του ανέμου):

R2 > 0.999, Κλίση: 0.998-1.002,

Ανάγκη: -0.83~0.04

Χουαρούν

Κάνγκναν,

Ζετζιάνγκ

BA-FLS-NX5,

ZX 300M

Ακτής

Μετ Μάστ

Χουαρούν

2020

Διάρκεια:1 μήνα·Σύστημαδιαθεσιμότητα:100%

Πληροφορίεςδιαθεσιμότητα: > 96,24% για όλα τα ύψη μετρήσεων εκτός των 120 m (Σημείωση: 91,31%, αρκετές ημέρες ομίχλης)

Ακριβότητα των δεδομένων(Αύξηση της ταχύτητας του ανέμου):

> 2m/s: R2 > 0.9918, Κλίση: 0,9889~1.0283

4~16m/s: R2 > 0.9851, Κλίση: 0.9851~0.9938

Ακριβότητα των δεδομένων(Κατεύθυνση του ανέμου):

R2 > 0.9981, Κλίση: 0,9826 ~ 0.9961, Εκτόπιση: -0.758~1.4559

Σαγκάη

Ινστιτούτο

Ναν Χουι,

Σαγκάη

BA-FLS-NX5,

ZX 300M

Καθορισμένο

πλατφόρμα

ZX 300

Μπλε

Επιδιώξεις

2020

Διάρκεια: 2 μήνες·ΣύστημαδιαθεσιμότηταΤο 100%.

Πληροφορίεςδιαθεσιμότητα:> 99,7% για όλα τα ύψη μέτρησης

Ακριβότητα των δεδομένων(Η ταχύτητα του ανέμου > 2m/s και 4~16m/s): R2 > 0.97, Κλίση: 0,98~1.02

Σημείωση: η πλατφόρμα LiDAR έχει μοιραίο πρόβλημα με την κατεύθυνση του ανέμου, επομένως η κατεύθυνση του ανέμου δεν συγκρίνεται

Δύναμη

Κίνα

Σάντου

BA4.1S,

ZX 300M

Δύναμη

Κίνα

2020

Διάρκεια: 3 μήνεςΣύστημαδιαθεσιμότηταΤο 100%.

Πληροφορίεςδιαθεσιμότητα: > 99,0% για όλα τα ύψη μέτρησης

7.Χάρτης πορείας για το Carbon Trust OWA Στάδιο 1 έως Στάδιο 3

Α.ΠΡΟΣΟΧΗ

Σε συνεργασία με εννέα προγραμματιστές υπεράκτιας αιολικής ενέργειας, το Carbon Trust ξεκίνησε το πρόγραμμα Offshore Wind Accelerator (OWA) και στις αρχές του 2014,η OWA δημοσίευσε το χάρτη πορείας της για την εμπορική αποδοχή του πλωτού LiDAR (ο χάρτης πορείας της OWA)Ο χάρτης πορείας OWA περιγράφει τις απαιτήσεις που πρέπει να πληρούν τα πλωτά συστήματα LiDAR για να ανήκουν σε ένα από τα τρία ξεχωριστά στάδια ωριμότητας:

Στάδιο Ι: Προετοιμασία;

Στάδιο ΙΙ: Προεπιχειρησιακό, και

Τρίτο στάδιο: Εμπορική.

Ωστόσο, το BA FLS πληροί επί του παρόντος τις απαιτήσεις για το στάδιο Ι,το FLS της BA πληροί τις απαιτήσεις διαθεσιμότητας που απαιτούνται από το στάδιο III για περισσότερες από 30 εκστρατείες με FLS εξοπλισμένο με διπλά LiDAR.

Τα στάδια ΙΙ και ΙΙΙ περιλαμβάνουν υψηλές απαιτήσεις ακρίβειας και διαθεσιμότητας, καθώς και στοιχεία από πολλές επιτυχημένες μακροχρόνιες και σύντομες εκστρατείες επαλήθευσης σε σχέση με αξιόπιστες αναφορές.Σε μια προσπάθεια να προσφέρει μεγαλύτερη εμπιστοσύνη στους πελάτες και τους εταίρους της, η Blue Aspirations ανέπτυξε τον ακόλουθο στρατηγικό χάρτη πορείας για την επίτευξη της κατάταξης στα στάδια II και III του χάρτη πορείας OWA.

Β. ΣΤΑΠΙΑ ΙΙΚαι ΤΡΙΟΣ ΣΤΑΠΟΣΑπαίτηση

Οι απαιτήσεις διαθεσιμότητας και ακρίβειας των στοιχείων στα στάδια II και III του οδικού χάρτη OWA είναι οι ακόλουθες:

Διαθεσιμότητα

ΚΠΙ	Ορισμός	Κριτήρια αποδοχής
ΚΠΙ	Ορισμός	Βέλτιστη πρακτική, στάδιο 3	Ελάχιστο στάδιο 2, μόνο
ΜΣΑ_1M	Σεμηνιαία Διαθεσιμότητα Συστήματος	≥ 95%	≥ 90%
ΟΣΑ_CA	Συνολική Διαθεσιμότητα Συστήματος	≥97%	≥ 95%
MPDA_1M	Διαθεσιμότητα μηνιαίων δεδομένων μετά την επεξεργασία	≥ 85%	≥ 80%
ΟΠΔΑ_CA	Συνολική διαθεσιμότητα των δεδομένων μετά την επεξεργασία	≥ 90%	≥ 85%

Ακριβότητα

ΚΠΙ	Ορισμός	Κριτήρια αποδοχής
ΚΠΙ	Ορισμός	Βέλτιστη πρακτική, στάδιο 3	Ελάχιστο στάδιο 2, μόνο
X_μs	Ταχύτητα του ανέμου	0.98 102	0.97 1 ¢.03
R2_μs	Ταχύτητα του ανέμου ∆υνόμετρο προσδιορισμού	> 0.98	> 0.97
Μ_μvd	Μεσαία κατεύθυνση ανέμου	0.97 1 ¢.03	0.95 ̇ 1.05
ΑΠΕΛΕΙΣΜΟΥ_μvd	Μεσαία κατεύθυνση ανέμου	< 5°	< 10°
R2_μvd	Κατεύθυνση του ανέμου ∆οэффициент προσδιορισμού	> 0.97	> 0.95

Η OWA απαιτεί από όλα τα συστήματα σταδίου II και σταδίου III να έχουν ολοκληρώσει εκστρατείες που πληρούν τα ακόλουθα κριτήρια διάρκειας και συχνότητας:

#	Στάδιο 2 Περιγραφή των απαιτήσεων	Απαιτούμενοι μήνες	Αριθμός απαιτούμενων εκστρατειών
1	Η επικύρωση των επιδόσεων LIDAR στην ξηρά σε σταθερό πλαίσιο αναφοράς	Ο χρόνος που απαιτείται για να γεμίσουν όλα τα δοχεία αέρα	1
2	Επικύρωση της επιδόσεως του πλωτού LIDAR υπεράκτια σε δυναμικές συνθήκες	6	1

Γ.ΤΩΡΑΚΗ ΚΑΙΝΩΝΗ

Η Blue Aspirations πραγματοποίησε την επαλήθευση του σταδίου 2 του OWA στις αρχές Μαρτίου 2023 δίπλα στο κατάρτι Inch Cape στη Σκωτία.Το σύστημα διατήρησε μια πολύ καλή κατάσταση υγείας ακόμη και αν τροφοδοτούσε ταυτόχρονα δύο LiDARs ((Windcube V2 offshore έκδοση και ZX 300M) για περισσότερο από έξι μήνεςΗ βασική έκθεση επαλήθευσης τύπου σταδίου 2 έχει παραδοθεί από τον τρίτο πιστοποιητικό Oldbaum services του Ηνωμένου Βασιλείου.

Η περίοδος αξιολόγησης είναι από 10-03-2023 έως 10-09-2023 (6 μήνες).Κουτί αέραΗ διαθεσιμότητα δεδομένων LiDAR σε όλα τα ύψη έχει τελειώσει.98.77%, ενώ ηZXΤελείωσε.96.31%.

Και εδώ είναι τα αποτελέσματα των δεδομένων σε σύγκριση με τους δείκτες επιτυχίας του σταδίου 2 και για τα δύο LiDAR.

Όλοι οι δείκτες επιτυχίας ανταποκρίνονται στα κριτήρια βέλτιστης πρακτικής του σταδίου 2.

Η τελική έκθεση θα εξεταστεί επίσης από την DNV.

Δ.ΟΔΟΧΟΣέως SΤΑΓΕ3

Δεν θα σταματήσουμε στο στάδιο 2, θα προχωρήσουμε στο στάδιο 3. Σύμφωνα με τις απαιτήσεις του σταδίου 3 του OWA, καταρτίζουμε ένα σχέδιο ως εξής.

Απαιτήσεις επαλήθευσης τύπου, ταξινόμησης και προεμπορικών σχεδίων για το στάδιο 3	Σχέδιο και δράση
Στάδιο 2 Ελέγχου τύπου FL	Ο αριθμός 1 του BA-FLS-NX5 σε σύγκριση με το Inch Cape met mast για το στάδιο 2 της επαλήθευσης τύπου FL (σε εξέλιξη στη Σκωτία).
Πιστοποίηση μονάδας FL (3 μακρές και 3 σύντομες δοκιμές)	Τρεις μακρές δοκιμές ((Μπορεί να μετρηθεί στις δοκιμές ταξινόμησης): 1Ο αριθμός 1 του BA-FLS-NX5 βρίσκεται σε εξέλιξη στο στάδιο 2 με το μάστρο Inch Cape στη Σκωτία. 2Ο αριθμός 1 του BA-FLS-NX5 θα συγκριθεί με τον αριθμό 2 του μαστού για περισσότερο από 3 μήνες το επόμενο έτος (ο αριθμός 2 του μαστού θα συσταθεί από τρίτο μέρος). 3Ο αριθμός 2 του BA-FLS-NX5 θα συγκριθεί με τον αριθμό 2 με το μίσθο για περισσότερο από 3 μήνες το επόμενο έτος. Τρεις σύντομες δοκιμές: 4Ο αριθμός 3 του BA-FLS-NX5 έχει αναπτυχθεί στην επαρχία Jiangsu της Κίνας και βρίσκεται σε εξέλιξη για τη σύντομη δοκιμή επαλήθευσης μονάδας. 5.Οι άλλες 2 σύντομες δοκιμές θα συγκριθούν με μια σταθερή πλατφόρμα πριν από 2 συγκεκριμένα εμπορικά έργα ((Προεπιβεβαίωση για ένα μήνα) ή θα αναπτύξουμε 2 από το BA-FLS-NX5 απευθείας για επαλήθευση μονάδας
Εξωτερική ταξινόμηση FL (3 μακρές δοκιμές)	Όλες αυτές οι 3 δοκιμές επαλήθευσης μονάδας FL μπορούν να υπολογίζονται στις δοκιμές ταξινόμησης FL offshore.
Αρχική ανάπτυξη εμπορικού έργου	5 αποστολές για διάστημα μεγαλύτερο του ενός έτους. Έχουμε στην πραγματικότητα περισσότερα από 30 εμπορικά έργα στην Κίνα και περισσότερα από 5 έργα που το FLS έχει τρέξει για περισσότερο από 1 χρόνο με πάνω από 95% της διαθεσιμότητας των δεδομένων.Πρέπει ακόμα να ακολουθήσουμε τον Οδικό Χάρτη της OWA για να επιτηρηθούμε από τρίτο μέρος για να το αποδείξουμε.Και θα βρούμε DNV, UL ή άλλο τρίτο μέρος για να αναλάβει τη δουλειά για τα ακόλουθα εμπορικά έργα.
